水转印贴纸容易掉吗？会不会掉漆，关键看这 4 个环节

做产品外观的采购，大概率都问过同一句话——"水转印贴纸容易掉吗"。这个担心很实在：图案一旦脱落、被刮花或被洗掉，坏的不是一张贴纸，是整批产品的外观和口碑。

先给结论：工艺做到位的水转印贴纸，不容易掉。 做完的产品可以做到用 3M 胶纸反复拉拔不脱落、百格测试 0 级、RCA 耐磨 500 次以上。但"不容易掉"不该由工厂嘴上说了算——它由 4 个环节决定。这 4 个环节做没做好，直接决定图案是"长"在产品上，还是"浮"在产品表面。

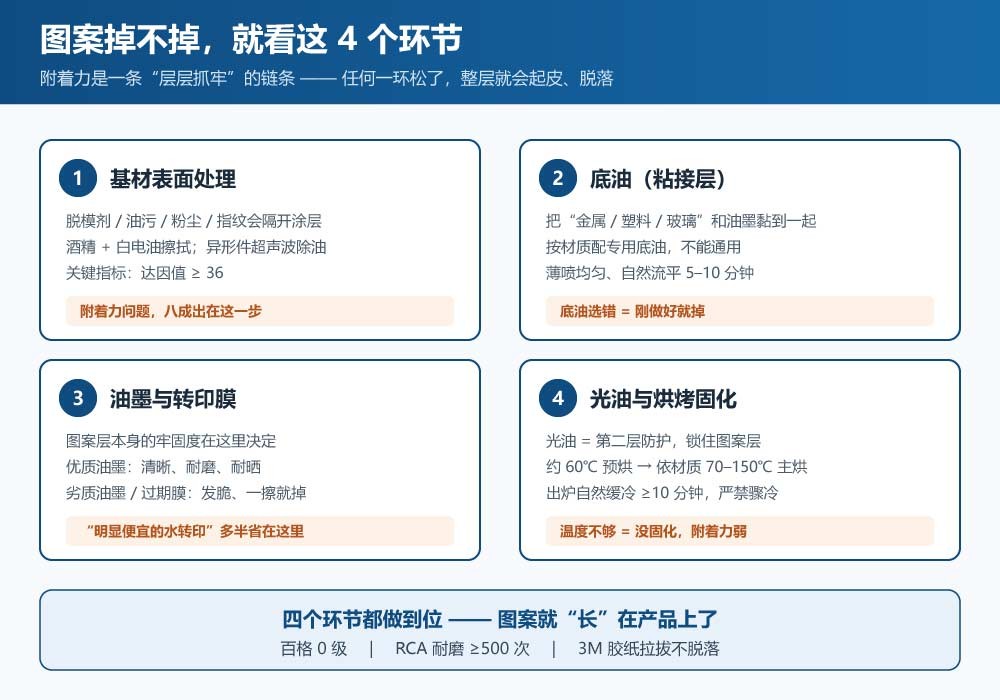

【图 1：决定水转印图案掉不掉的 4 个环节】

 一、先把"掉"分清楚：三种掉法，原因完全不同

 "掉了"其实有三种

客户反馈"水转印掉了"时，说的往往是三件不同的事。先分清是哪一种，才能对症下药：

三种"掉"的原因和解法都不一样：掉漆是"抓不牢"，掉色是"颜色跑"，刮花是"不耐磨"。客户说"掉了"，第一件事应该是问清楚——是图案没了，还是颜色淡了，还是被划花了？

 别只听工厂说：能过测试，才敢说不掉

水转印的附着力不是玄学，行业里有公开、可复现的检测标准：3M 胶纸拉拔测试和百格测试。一家工厂敢不敢让你自己撕、自己划，这件事本身就是答案。下面第二节讲决定掉不掉的环节，第三节教你自己动手验。

二、决定图案掉不掉的 4 个环节

附着力说到底是一条"层层抓牢"的链条：图案层抓住底油，底油抓住基材，光油再封住图案层。 任何一环松了，整层就会起皮、脱落。下面 4 个环节，就是这条链条上的 4 个接口。

 ① 基材表面处理：附着力差的头号原因

工件出厂时表面常残留脱模剂、油污、粉尘和指纹，这些东西像一层看不见的隔膜，会把底油和基材隔开。行业经验里，附着力问题八成出在表面处理。

• 硬质塑料 / 五金：工业酒精 + 白电油双重擦拭，做到无油、无水、无尘；

• 结构复杂的工件：超声波除油清洗 + 热风干燥；

• 关键指标：达因值 ≥36——表面能足够，涂料才铺得开、抓得牢。

这一步省了，后面的涂层做得再漂亮，也是"沙上建塔"。

 ② 底油：油墨和工件之间的"粘接层"

底油（底涂处理剂）是基材与图案之间的桥梁，作用是把"金属 / 塑料 / 玻璃"和"油墨"这两种本来不亲和的材料黏到一起。

• 不同材质必须配专用底油，不能通用：ABS / PS / PC 用专用底油；PP / PE 需要 PP 处理水并配合火焰或电晕处理；金属、铝合金用金属底漆 / 磷化处理；

• 施工要薄喷均匀，自然流平 5–10 分钟，表干后再转印；

• 厚涂反而发脆、容易脱落。

底油选错，是"刚做好就掉"的高频原因。

 ③ 油墨与转印膜：图案本身的牢固度

图案层由油墨构成，油墨的附着力、膜层的完整性，直接决定图案是"结实"还是"脆"。

• 优质油墨配稳定膜材：图案清晰、耐磨、耐晒；

• 劣质油墨或过期膜材：转印后图案发脆，一擦就掉、边角容易翘。

这也是为什么"明显便宜的水转印"，往往在交付几个月后开始出问题——省的是材料，赔的是口碑。

 ④ 光油与烘烤固化：最后一道锁

转印完成、清洗残胶之后，要在表面喷一层透明光油（面涂清漆），再进烘烤线固化。

• 光油 = 第二层防护：锁住图案层，同时提升耐磨、防水、耐酸碱、抗紫外线的能力；

• 薄喷两遍、十字交叉，漆膜均匀覆盖；

• 烘烤分段进行：约 60℃ 预烘挥发水分 → 依材质 70–150℃ 主烘完成交联固化 → 出炉后自然缓冷 ≥10 分钟，严禁骤冷、强风直吹。

温度不够等于没固化，附着力弱；温度过高会烤裂、烤变形。这一步是"掉不掉"的最终定夺。

一句话小结：表面干净 + 底油匹配 + 油墨合格 + 光油烘烤到位，图案就"长"在产品上了。 四个环节的详细参数（水温、活化剂用量、分段烘烤曲线），见水转印贴纸附着力完全指南。

 三、不用听工厂说，你自己就能验证：两个测试方法

方法一：3M 胶纸拉拔测试（最直观）

• 做法：在图案表面贴一条 3M 胶纸（600 / 810 型），用指甲或橡皮用力压紧压实，然后快速、近乎 180° 撕下；边角处可以先划一个"X"或小方格，做更严格的测试。

• 判断：胶纸上没有图案脱落、图案层不露底，即为合格。

这是成本最低、客户自己就能做的验证。报价之前，让工厂寄几个样品，自己撕一撕——比听十句保证都管用。

 方法二：百格测试（行业通用标准）

• 做法：用百格刀在图案表面划出 1mm×1mm 的 10×10 网格（共 100 格），用毛刷清除碎屑，贴上 3M 胶纸压紧后垂直撕下，对照标准评级。

• 判断（GB/T 9286 / ASTM D3359）：

华佑工艺标准为百格 0 级。这也是判断一家工厂工艺水平的硬指标。

工厂端的进阶测试（按用途选择）

• 水煮测试：沸水煮后立即做百格，模拟高温高湿环境；

• RCA 耐磨测试：纸带往复摩擦，RCA ≥500 次；

• 酒精擦拭测试：≥50 次不露底。

这些是针对不同使用环境的可靠性验证。你有特殊使用场景（户外、常接触酒精、频繁摩擦）时，可以直接要求工厂配合验证——我们可配合客户送检。

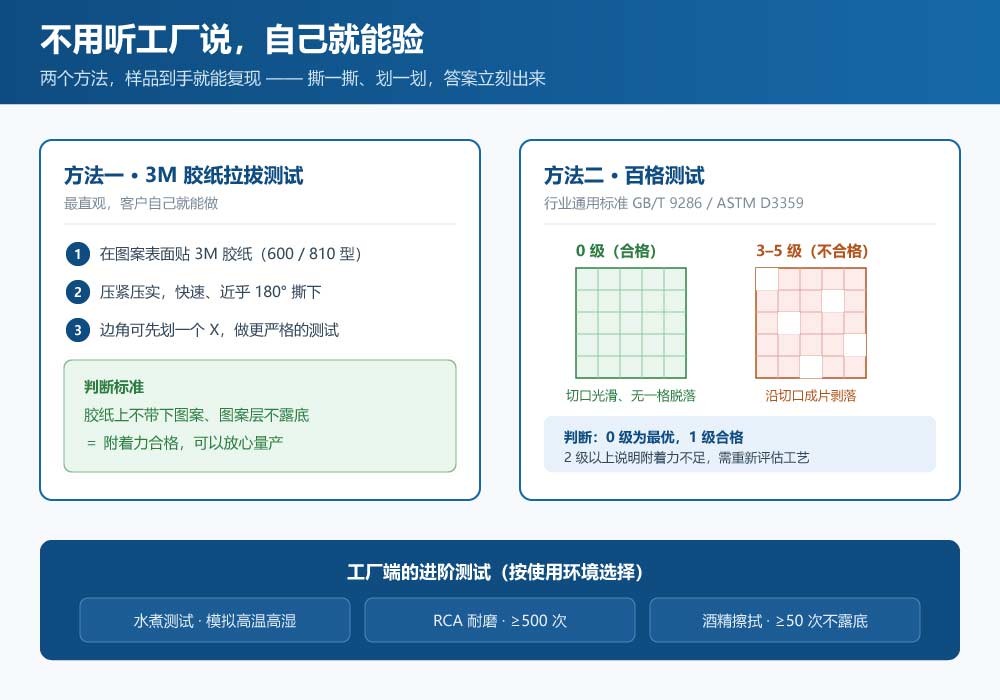

【图 2：两个自己就能做的附着力测试】

 四、这 5 种情况，水转印确实容易掉

不是所有产品都能做到"掉不了"。下面 5 种情况掉的风险明显偏高，遇到时要在打样阶段就把问题解决掉：

1. 难附着基材：PP、PE、尼龙、玻纤、POM 这类表面能低的材料，油墨天生"站不住"，必须先做火焰 / 电晕处理 + 专用底油（详见〔内链：PP水转印为什么难〕）。

2. 没做表面除油：工件带油、带脱模剂直接转印，几个月内起皮是常态。

3. 烘烤不足：为赶交期缩短烘烤时间或降低温度，涂层没完全交联，附着力大打折扣。

4. 长期户外暴晒 / 高湿环境：紫外线加水汽会加速膜层老化，需选耐候油墨并加厚光油（见〔内链：水转印耐高温吗〕）。

5. 边角、锐边、频繁摩擦处：这些位置涂层最薄、受力最集中，是掉漆的"第一个突破口"，需要单独加护。

你的材质能不能做、用什么工艺，对照〔内链：水转印适合哪些材质〕。

 五、图案真的掉了，怎么排查和补救

先定位是哪一环出的问题，按这个顺序查：

1. 看掉的位置：整片掉 → 表面处理或底油；只有边角掉 → 边角防护不足；被磨花 → 耐磨或光油不够；

2. 看出现的时间：刚做好就掉 → 表面没处理干净 / 烘烤不足；用几个月才掉 → 环境老化 / 光油不够；

3. 做一次百格：能分清是"整层剥离"还是"层间剥离"，快速锁定责任环节。

补救思路：

• 小面积、边角脱落：可局部补喷光油封闭（治标，适合非关键件）；

• 大面积、整层脱落：说明工艺环节有缺失，需要重新评估基材、底油和烘烤参数后返工；

• 返工前务必先做小样验证，不要整批上线。

使用寿命的量化参考，见水转印能保持多久。

 六、常见问题

Q1 水转印贴纸容易掉吗？

工艺做到位就不容易掉。合格的水转印可以做到百格测试 0 级、3M 胶纸拉拔不脱落、RCA 耐磨 500 次以上。会不会掉，取决于表面处理、底油、油墨、光油与烘烤这 4 个环节，而不是贴纸"天生"牢不牢。

 Q2 水转印掉色和掉漆是一回事吗？

不是。掉色是图案还在、颜色变浅或串色，属于油墨耐候性问题；掉漆是整层图案连光油一起剥离，属于附着力问题。两者原因和解法不同（掉色详情见水转印掉色原因解析）。

 Q3 水转印贴纸能保持多久？

跟材质、工艺和使用环境有关。室内正常使用、工艺到位的水转印可以较长期保持；户外暴晒、高湿、频繁摩擦会缩短寿命。详细影响因素见水转印能保持多久。

 Q4 怎么测试水转印的附着力？

最快的办法是 3M 胶纸拉拔测试：贴紧后快速撕下，看胶纸上有没有带下图案。更严格的是百格测试（1mm×10×10 网格），0 级为最优。工厂端还有水煮、RCA、酒精擦拭等测试。

 Q5 水转印能用酒精或洗洁精擦吗？

合格固化后的水转印，日常清水和中性清洁剂擦拭没问题；高浓度酒精反复用力擦拭长期有风险，建议先在样品上做酒精擦拭测试（≥50 次不露底为合格）。

Q6 做水转印前，怎么降低"掉"的风险？

三条：① 提前告诉工厂你的产品材质和使用环境（室内 / 户外、是否接触水或酒精）；② 要求先打样并做百格或 3M 胶纸测试，合格再量产；③ 难附着材质（PP、尼龙、玻纤）务必在打样阶段做材料适配测试。

 Q7 不锈钢、玻璃、塑料的水转印，掉不掉一样吗？

不一样。金属、玻璃、陶瓷属相对易附着的基材，工艺到位后附着力良好；PP、PE、尼龙、玻纤属难附着基材，需要额外处理。各材质的工艺差异见水转印适合哪些材质。

 七、把你的产品材质和使用环境发过来

想知道你的产品做水转印后会不会掉？把两件事告诉我们就能判断：

• 产品是什么材质（金属 / 玻璃陶瓷 / ABS / PC / PP / 尼龙……）；

• 用在哪里（室内还是户外、会不会接触水、酒精、高温或频繁摩擦）。

我们会给出对应的底油选型和工艺建议，并先打样、先做附着力测试——样品过了百格和 3M 胶纸测试，再谈量产。打样免费，打样不满意不收取任何费用（周期见水转印贴纸打样需要多久）。

• 📞 电话 / 微信：13480275735（附着力、材质、报价问题直接沟通）




• 🏭 工厂地址：广州市番禺区石基文边路 73 号，欢迎实地看厂

你可能还需要：

• 想看完整的工艺控制点 → 水转印贴纸附着力完全指南

• 想知道图案能保持多久 → 水转印能保持多久

• 想了解不同材质的差异 → 水转印适合哪些材质

• 想看加工收费标准 → 水转印加工收费标准

• 想直接定制水标 → 水标定制加工服务
